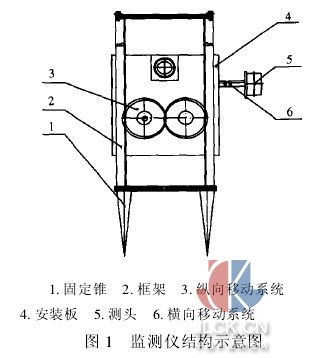

1需求分析 農作物產量的預測預報是政府決策部門十分關注的問題。20世紀80年代,遙感估產模型原理主要是利用遙感獲取的植被指數信息,建立不同空間尺度的單產或總產與植被指數之間簡單線性相關的遙感估產模型,但大多數沒有考慮作物后期氣象條件對作物產量的影響,致使預測結果與生產實際產生較大誤差。為了建立可供農業氣象產量預報業務使用的作物產量估算模型,必須綜合考慮作物關鍵生長期的氣象因子(溫度和濕度)[1]。農田監測儀可以實時獲得作物生長關鍵期的氣象參數,為作物產量估算模型提供基礎數據,并可為農作物的生產管理提供依據。 2監測儀的工作原理 農田監測儀主要由固定錐1、框架2、縱向移動系統3、安裝板4、測頭5和橫向移動系統6等部分組成,如圖1所示。監測儀的測試對象主要是兩方面:農田的溫度與濕度。農田監測儀測頭的橫向測量范圍為800-1000mm,縱向測量范圍為1500-1800 mm,橫向移動速度和縱向移動速度都不大于2米/分鐘。工作原理如下:

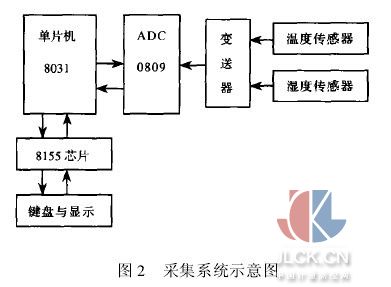

測試儀通過固定錐可以插到農田土壤中,支撐整體結構?？v向移動系統和橫向移動系統通過前后兩塊安裝板聯接成為一個整體,測頭安裝在橫向移動系統的一側。當需要測量某一高度的氣象因素時,通過按鈕開關,向控制系統輸入一條指令,則縱向移動系統中的步進電機獲得一定的脈沖數,驅動兩個齒輪沿框架導軌進行運動,帶動橫向移動系統和測量系統一起上下移動,可實現測量某一高度的氣候參數。當需要測量某一高度不同位置的的氣象因素時,通過按鈕開關,向控制系統輸入一條指令,則橫向移動系統中的步進電機獲得一定的脈沖數,驅動與電機相聯的齒輪轉動,推動測頭支撐桿進行左右移動,達到預期的測量目的。 3采集系統設計 采集系統的采集對象是影響作物生長的氣象因子:溫度和濕度,其工作原理見下圖2所示,采用8031單片機為主控制器,溫度測量元件采用薄膜鉑電阻溫度傳感器,采集范圍為0°到100°,輸入通道數和溫度測量范圍可由模塊進行適量調整。濕度傳感器采用Philips公司生產的電容式濕度傳感器。該傳感器采用了具有迅速吸濕和脫濕的高分子聚合物薄膜材料作為電容器的介質,該濕敏電容的容量大小隨著周圍空氣的相對濕度的增大而增大,當相對濕度從8%變化到90%時,濕敏電容的容量從112pF變化到144pF[2] [3]。
溫度采集信號經變送器、TS001模塊整流、放大和A/D轉換后,以BCD碼傳給處理器CPU,進行存儲、統計、查詢和顯示,實現作物周圍溫度信息采集。濕度傳感器的輸出信號經過整流器處理后,變換為0-5V的模擬信號,經A/D轉換為數字信號傳輸給單片機進行處理,實現作物周圍濕度信息采集。濕度傳感器的數目可根據段子向尺寸合理選擇,以確保濕度監測的準確性。 4結論 農田監測儀的應用,實現了自動、連續監測記錄農田作物在生長過程中,周圍環境的溫度和濕度,為農作物的生長管理和產量預測,提供了準確的基礎數據,同時,大大降低了農業科研人員的勞動強度,受到了用戶的廣泛歡迎。 摘自：中國計量測控網
|
