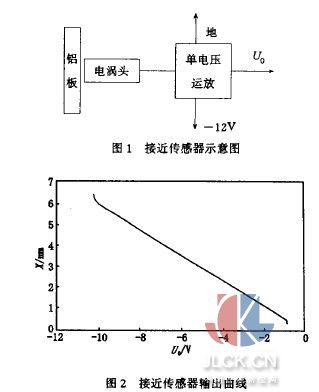

1引言 位移的測量在工業生產中被大量采用，而且在許多場合是非常必要的。電磁振動臺是一種以磁場能為媒介，可以實現由電能到機械能轉換的大功率換能 器。在控制系統控制下，超大功率放大器驅動振動臺工作，振動臺可以產生位移范圍達51mm，頻率從5一300Hz的正弦振動，并且其推動力可以達數噸。因 此電磁振動臺在國防工業、航空航天工業振動環境試驗中得到了廣泛的應用。然而，電磁振動臺在圍繞臺面中心作大位移快速振動實驗時，由于機械設計或其它偶然 因素的影響，臺面經常偏離中心，如果偏心嚴重，則會損壞振動臺上試驗品和振動臺本身，造成重大經濟損失。針對這一問題，國際和國內采用了各種各樣的對中方 法，有機械的，有激光的，有充放氣的，但效果并不理想。針對電磁振動臺中的這一問題，本文發展了一種新型的大位移測量方法，并將這一方法應用到國產電磁振 動臺的自動對中調節中，成功地在國內首次從技術上解決了電磁振動臺的電對中問題，擴大了電磁振動系統的有效位移長度。 2新型大位移測量原理 基于電渦流效應的接近傳感器在國內外大量采用，它的原理是:當渦流線圈接近金屬導體時，線圈電感會發生變化，由這一原理，制成了各種各樣的接近傳感器。理論分析與實踐證明，在幾毫米的微小距離內，經過精心的設計與加工，可以制作出線性非常優越的接近傳感器。 圖1是接近傳感器示意圖，它由電渦流頭和放大器兩部分組成，該放大器應加入負電源。當電渦流頭與金屬鋁板之間的距離在0.5二6~之間線性變化時，輸出電壓在一0.84一一10V之間線性變化，圖2為在工廠實測數據示意圖，縱坐標為距離，橫坐標為輸出電壓。
其中，距離利用塞規測定。由圖可以看出，在0.5一6mm之間，該傳感器的線性非常好。這一線性接近傳感器為我們提供了一種很好的大位移測量方 法的物質基礎。具體思路是這樣的:如圖3，讓工廠加工一塊如圖所示的金屬鋁三角形劈，其中八B長度由所測量的位移大小決定，BC長為5.smm，保證電渦 流頭到達底部BC處時，距劈為0.smm;在頂部A處時，距劈為6mm。實際測量位移時，由于電渦流頭連接外測量電路，可以將三角劈與運動體相連，將電渦 流頭與臺座相連。于是，電渦流頭輸出電壓值可以反映運動體的位移。綜上所述，采用三角劈，并結合線性接近傳感器可以很好地實現大位移無接觸測量。
3 基于該位移測量方法的電磁振動臺對中方法 有了上述測量大位移的新方法，我們可以很容易地解決電磁振動臺的對中間題。具體思路是這樣的:如圖3，考慮到振動臺最大位移為51~，并留有裕 度。取AB長為60mm，按上面所設置的間距，臺面振動過程中，由于留有足夠空隙，不會發生碰撞。把劈固定在振動臺上，將電渦頭固定在臺座上，當臺面上下 振動時，電渦頭與三角劈之間的距離發生了變化，后面相連的放大器輸出電壓就可以反映臺面的位移。我們已經知道當間距在0.5一6mm之間變化時，電渦頭所 帶的單電源放大器輸出在一0.82一一10.07V之間變化。平常振動臺未加電時，調節電渦頭指向臺體機械零位，該位置設置在平行于底邊Bc的中線DE 處，然后，采用圖4電路檢測振動臺臺面中心的偏移情況。

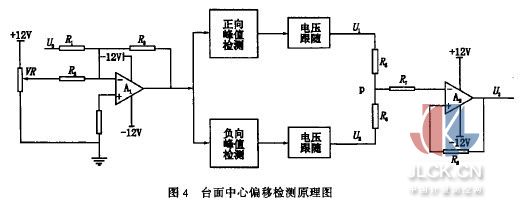

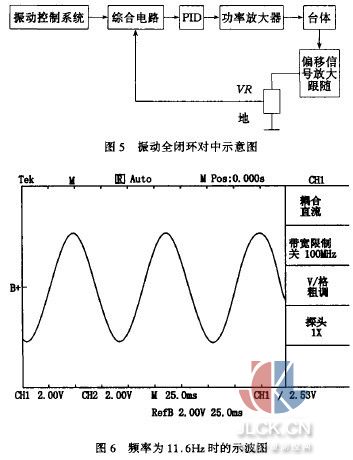

如圖4所示，在機械零位時，讓電渦頭對準AB和AC的中線(參見圖3)，調節電位器VR，使Al輸出為0，如果振動臺在臺面中心上下振動，則輸 出上下對稱的正弦波。這樣加在u;與u:之間為絕對值相等的正負電壓，RS與R6中間點的電位尸為。。如果臺體不在臺面中心振動，則尸不為O。尸的大小和 正負可以分別反映振動臺振動過程中，偏離臺面中心的程度和偏離方向。通過運算放大器氣引出該電壓值。然后再如圖5所示，將該偏差電壓引入振動臺閉環控制系 統中，用VR調節反饋量大小。實踐證明，采用該電路的對中方法很好地解決了振動臺臺面振動過程中的動態對中問題。
圖6是振動臺在下交越點11.6H:，振幅為slmm做正弦振動時，圖4中運放Al的輸出示波圖?？梢?jiàn)波形是上下幅值為4.38v;上下對稱的正弦波，這表明對中效果良好。 4結束語 本文提出了一種基于線性接近傳感器的大范圍位移測量方法，該方法測量位移范圍大、線性好、非接觸，并且該方法已經成功地應用于電磁振動臺動態對 中系統中，在國內首次解決了電磁振動臺的電對中問題。而且推廣該方法，可形成一種新型有效的位移測量方法，比較好地解決工程中的實際間題。 摘自：中國計量測控網
|
