引言 由于小型無人直升飛機具有的使用價值,目前世界主要發達國家都在積極進行研制。國外具有代表性的機型是日本雅馬哈公司生產的RMAX。國內也有幾家研究所和企業在研制無人直升飛機,國內一些院校也對無人直升機的遙控飛行和自主飛行進行了研究,都處于實驗階段[1-3]。昆明南天精密機電設備制作所經過多年研究,開發出了FG-10 B無人直升機,該機具有完全的自主知識產權,在昆明1 900 m海拔高度基礎上,具有500 mn以上的使用上限,10 kg以上的載荷能力,這就為搭載多種機載航電設備和其他應用設備提供了實用平臺[4]。然而,由于小型遙控直升機操作困難、遙控距離短,極大地限制了其應用。為解決這一問題,關鍵在于研制實用、可靠的增穩系統,實現水平姿態的自動平衡,將遙控直升機升級為無人直升機。 本文采用帶8路10位A/D轉換的STC12C5410單片機編程來實現機載系統俯仰傾斜姿態及方向信號采集,給出了直升機A/D轉換C程序關鍵代碼。同時本文還指出并糾正了宏晶科技“STC12C5410AD系列單片機器件手冊”中的錯誤。 1小型無人直升機研制的難點與增穩試驗系統構建 1.1小型無人直升機研制的難點 小型無人直升機研制的最大難點在于飛行姿態的自動穩定控制[5]。 直升機在飛行中,有六個空間自由度,其平衡都是由旋翼旋轉產生的升力面的矢量分量和尾翼產生的力矩來進行控制,其控制難度遠遠大于固定翼飛行器[6]。在世界坐標系中,設X軸的正方向?yàn)轱w行器向前的飛行方向, Z軸的正方向?yàn)橄蛏系姆较??？臻g飛行器在空間飛行時,有六個自由度,即沿X、Y、Z軸的平移運動和繞X、Y、Z軸的轉動。 X軸的平移為向前向后飛行,Y軸平移為左右移動,而Z軸為上下移動。繞X軸的轉動為橫滾變化,繞Y軸的轉動為俯仰變化,而繞Z軸的轉動為方向變化。繞機體Z軸的轉動已經采用鎖定陀螺儀對尾槳產生的力矩進行控制,保證了穩定,而Z軸的平移平衡,由旋翼的升力和機體重力平衡,X、Y軸的軸向平行移動遙控起來難度不大。因此只要XY軸繞軸轉動能夠自動平衡,就能在很大程度上穩定直升機的整體平衡,從而大大減少操縱難度,所以應重點解決遙控直升機水平(XZ軸)姿態自動平衡控制問題。 為解決這一問題,可采用對優秀操縱手控制操縱進行模擬的方式,通過試驗來確定控制模型的模糊算法,來實現對小型直升機的俯仰、傾斜自動增穩控制。要實現這一目的,需要對小型直升機的俯仰傾斜姿態進行遙測,對操縱手在發生傾斜誤差(X軸向轉動)、俯仰誤差(Y軸向轉動)時的操作進行遙測,以獲取必要的數據進行分析[7]。 1.2小型無人直升機增穩試驗系統構建 為實現上述要求,研制了一套小型無人直升機增穩試驗系統。

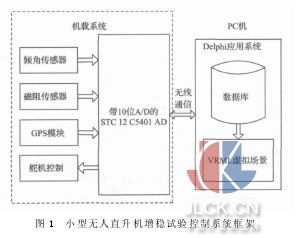

小型無人直升機增穩控制系統的框架如圖1所示。本系統由PC機應用系統與機載系統共同組成,由PC機上的虛擬場景中虛擬直升機來模擬實際飛行的無人直升機。機載系統采用STC12C5410AD單片機,完成傾角傳感器、磁阻傳感器、GPS模塊數據的采集、編碼及與PC機的通信。 2機載系統STC單片機編程 2.1STC系列單片機 STC系列單片機是美國STC公司在8051單片機標準內核結構基礎上對芯片內核進行較大改進后推出的一種增強型功能的8051單片機,是具有全新流水線和精簡指令集結構的高速率、低功耗的新一代單片機。在8051系列單片機中,STC系列單片機在指令系統、硬件結構和片內資源上與標準8051單片機完全兼容,同時還帶有4路PWM/PCA (可編程計數器陣列)以及SPI同步通信口,內部還集成有MAX810專用復位電路和看門狗電路。這些特點不但增加了開發者的使用靈活性,同時還可以幫助用戶減小PCB尺寸和系統成本。此外,STC系列單片機還可以通過串口(P3.0/P3.1)直接下載用戶程序,從而使其適合于在系統(ISP)可編程和在應用(IAP)可編程,無需專用編程器,無需專用仿真器。其中STC12C5410AD單片機還可以實現八路10位精度的AD轉換,使用極為方便靈活,具有極高的性價比[8]。 2.2機載系統單片機主程序框圖 機載系統中單片機主要是對俯仰傾斜姿態、方向等模擬信號進行A/D轉換,對GPS的串行信號和遙控?cái)?shù)字信號進行接收和發送。 主程序首先要完成系統的初始化,對單片機的A/D口、串口、定時器等資源進行設置,系統自檢,初始化成功以后,主程序會通過數碼管顯示,提示初始化是否完成。其機載系統單片機主程序流程圖如圖2所示。
2.3俯仰傾斜及方位檢測A/D轉換框圖 STC12C5410AD單片機自帶八路10位高速A/D轉換器,其A/D轉換口在P1口( P1. 7-P1. 0 )。 STC12C5410AD單片機的P1口可通過軟件將其編程為準雙向輸出、推挽輸出、高阻輸入、開漏等四種模式。其中在作A/D轉換時應使用高阻輸入和開漏模式,轉換速度可達100kHz。 A/D轉換結果計算公式如下: 結果(ADC_DATA[7∶0],ADC_LOW2[1∶0])=1 024*Vin/Vcc 上式中:Vin為模擬通道輸入電壓;Vcc為單片機實際工作電壓,即用單片機工作電壓作為模擬參考電壓。取ADC_DATA的8位作為ADC轉換的高8位,取ADC_LOW2的低2位作為ADC轉換的低2位,則A/D轉換結果為10位精度。 本系統中選擇P1.3作為俯仰角A/D轉換通道,選擇P1.7作為傾斜角A/D轉換通道,選擇P1.2作為X方向角A/D轉換通道,選擇P1.4作為Y方向角A/D轉換通道,其A/D轉換程序流程圖如圖3所示。
2.4直升機A/D轉換C程序關鍵代碼 宏晶科技在其“STC12C5410AD系列單片機器件手冊”[8]中說明了Timer0、1可通過AUXR寄存器設置成工作在12T或1T模式。但該手冊上關于單片機系統管理特殊功能寄存器AUXR中T1、T0的位置說明是錯誤的:
該說明誤導了很多編程人員,位T1x12為0則定時器1是12T模式,傳統8051的速度,所用到的C語言程序語句為AUXR=AUXR&0xbf,這個錯誤的語句顯然得不到正確的結果。正確的AUXR寄存器的第7位即最高位 MSB應該是T1x12,而第6位應該是T0x12,從而正確的C語言程序語句為AUXR=AUXR&0x7f。 本系統中直升機俯仰角、傾斜角以及方向角的模擬信號檢測中就要用到A/D轉換C程序,下面以俯仰角檢測的A/D轉換為例給出其中C程序關鍵代碼。 //*******俯仰角A/D轉換******* ****/ void fyzh() { ADC_CONTR=0xe3;//選擇P1.3為轉換通道 delay(10);//延時 ADC_DATA=0;//清A/D轉換結果寄存器 ADC_LOW2=0; ADC_CONTR=ADC_CONTR|0x08; //啟動A/D轉換 do { ; } while((ADC_CONTR & 0x10)==0); //等待轉換 ADC_CONTR=0xe3; //轉換結束,清位,停止 p=ADC_DATA*4 + ADC_LOW2; //存放10位AD轉換結果 } //*******主函數********** **/ void main() {unsigned char i; ADC_CONTR = ADC_CONTR|0x80; //1000,0000 打開A/D轉換電源 delay(100); //開A/D轉換電源后要加延時 P1M0=0x88; //設置A/D通道所在的P1.3,P1.7為開漏模式 P1M1=0x88; AUXR=AUXR&0x7f; PCON=0x80;//PCON=0x80設置波特率加倍 SCON=0x50;//設置串行方式1 TMOD=0x20;//設置定時器方式2 TH1=0xfa;//外部時鐘頻率fosc= 11.0592 MHz,選擇波特率為9 600 b/s TL1=0xfa; TR1=1;//啟動定時器 while(1) { //其它程序 fyzh(); //調用俯仰角A/D轉換子程序 delay(300); //延時 } } 3增穩試驗系統數據顯示 小型無人直升機地面系統的試驗數據顯示使用Delphi開發的程序來進行,其顯示界面如圖4所示。當程序開始接收數據時,數值顯示框?qū)⒎謩e顯示俯仰和傾斜兩組數據,分別為偏移角、操舵量和校正量。偏移角為沒有處理過十進制顯示的原始數據;操舵量為舵機控制信號脈沖寬度,單位是μS;校正量為添加在舵機控制信號上的脈沖寬度,單位也是μS。在傾斜、俯仰顯示圖下方的是數據顯示區,顯示的是經過計算轉換的俯仰、傾斜的偏移角度。
4結論 該增穩試驗系統已經通過地面聯機測試,能夠快速準確地采集俯仰角、傾斜角、方向角等模擬信號,以及遙控接收機的控制信號和傳輸試驗所需數據,圖形和數據顯示均正常,待完成與小型直升機的整合以后,即可開始飛行試驗,為獲得真實準確的姿態參數,分析研究控制方法,確定控制算法奠定了基礎。 摘自：中國計量測控網
|
